您當前的位置:首頁 / 產品展示 / 氣動調節閥 / 氣動波紋管調節閥
所屬分類： 氣動調節閥
氣動波紋管調節閥由多彈簧氣動隔膜執行機構和波紋管密封控制閥體組成。閥蓋采用波紋管和填料雙重密封，從根本上杜絕了中度泄漏的可能。質量、易燃、易爆、易揮發、有毒或有價值介質的流量和壓力控制。
產品詳情

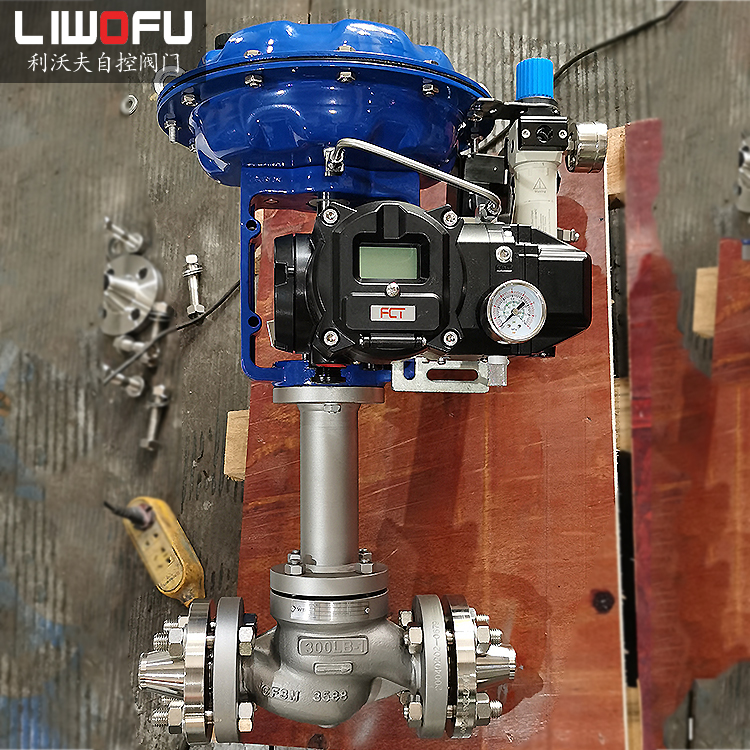

氣動波紋管調節閥由多彈簧氣動隔膜執行機構和波紋管密封控制閥體組成。閥蓋采用波紋管和填料雙重密封，從根本上杜絕了中度泄漏的可能。質量、易燃、易爆、易揮發、有毒或有價值介質的流量和壓力控制。
氣動波紋管調節閥是在密封元件的外面加一層保護膜，防止腐蝕性介質直接接觸密封元件。隨著介質壓力的增加，波紋管拉伸，介質的密封面減小。對于強腐蝕性介質，也可采用雙波紋管結構密封以產生沖擊。
閥體
| 閥體形式 | 直通鑄造球型閥 |
| 公稱通徑 | DN25～300mm |
| 公稱壓力 | PN 1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
| 閥芯形式 | 單座柱塞型、籠式導向型、套筒平衡式閥芯 |
| 流量特性 | 線性、等百分比 |
執行機構及附件、作用形式
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 很好面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
| 2 | 閥座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 導向套、并帽 | 304 | 304 | 316 | 316L |
| 5 | 墊片 | 聚四氟乙烯(PTFE)/金屬石墨墊片 | |||
| 6 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 7 | 閥桿 | 304 | 304 | 316 | 316L |
| 8 | 波紋管 | 304 | 304 | 316 | 316L |
| 9 | 填料 | 聚四氟乙烯(PTFE)/柔性石墨 | |||
| 10 | 螺母 | 304 | 304 | 316 | 316L |
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 單座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||

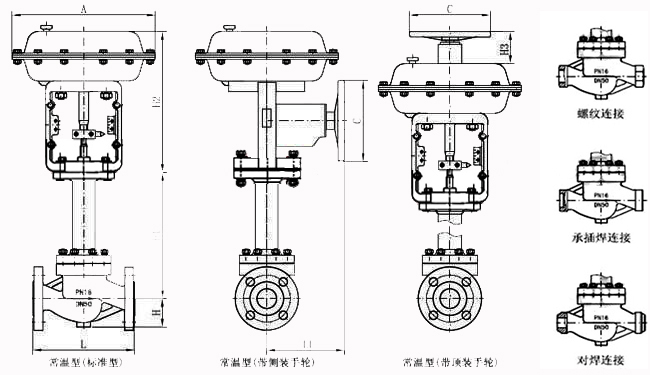

| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
