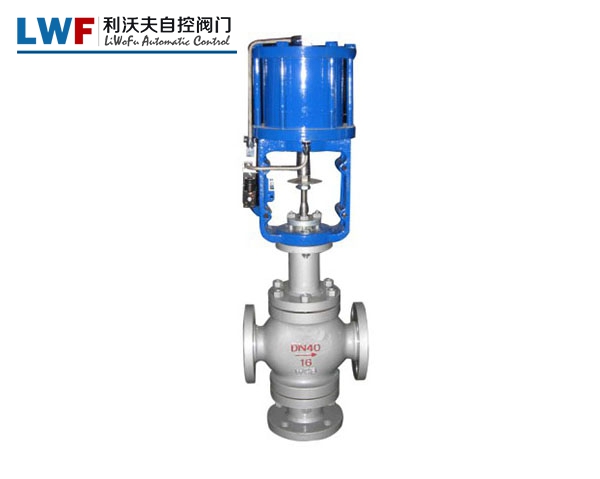

ZMBX氣動三通切斷閥

所屬分類：切斷閥

浙江利沃夫自控閥門專業生產ZMBX氣動三通切斷閥，多年以來一直打造好的切斷閥品牌，生產出好的切斷閥，備受客戶的喜愛，歡迎來電咨詢:13738330777

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動三通切斷閥采用頂部導向結構，配有多彈簧執行機構。它具有結構緊湊、重量輕、動作靈敏、S型流線型流體通道、壓降損失小、閥門容量大、拆裝方便等優點。

氣動三通切斷閥接收調節器發出的信號，切斷、開啟或改變介質的流動方向，以實現壓力、流量、溫度、液位等工藝參數的自動控制。廣泛應用于石油化工、冶金、電力、輕工、紡織等各工業領域制造過程的自動化和遠程控制系統。

氣動三通切斷閥產品特點

1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30％右。您可以減輕約30％重量。

2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30％。

3、閥內件密封有兩種，緊密封和軟密封。緊密型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。

4、平衡閥內件增加了切斷閥的允許壓差。

5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。

6、活塞式執行器，操作力和壓差大。

氣動三通切斷閥規格與技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
額定流量系數KV	套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力PN(MPa)		1.0 1.6 4.0 6.4
額定行程		8				12		20		25	40		50
很好面積(cm2)	ZMQ型	100				200		400			600		1000
很好面積(cm2)	ZSQ型	100			125			160			250
允許泄漏量	硬密封 1/h	一般：10-4 X 閥額定容量;嚴密型：?jiǎn)巍㈦p座：1.2X10 -7，套筒 5X10 -6 X 閥額定容量
允許泄漏量	軟密封	VI級
允許壓差(MPa)	ZMQP(N)正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQP(N)反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQP(N)	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	ZMSQ(M)	公稱壓力
信號壓力(Kpa)	ZMQ	0或250
信號壓力(Kpa)	ZSQ	0或400～600
